Besoin d’une pompe haute pression capable de traiter des solides et de fonctionner à sec en toute sécurité ?
Les pompes Gorman‑Rupp série PAH sont conçues pour les applications les plus exigeantes en construction, industrie et exploitation minière. Leur système d’amorçage assisté par compresseur/venturi ou par pompe à membrane assure un amorçage rapide et constant.
Avec un accès complet hors sol, l’inspection et la maintenance sont rapides sur site. Robustes et éprouvées, les pompes série PAH garantissent une fiabilité durable, y compris pour le pompage de fluides abrasifs.
La PAH Series est une pompe centrifuge à amorçage assisté à haute hauteur manométrique et haut débit. Comme la PA Series, elle utilise une chambre d’amorçage à membrane ou à compresseur venturi et un clapet d’amorçage pour évacuer l’air du corps de pompe et de la conduite d’aspiration. La PAH Series est spécifiquement conçue et développée pour les applications minières, de construction, municipales, agricoles et industrielles les plus exigeantes, où une pression de refoulement plus élevée et des débits plus importants sont requis par rapport à la PA Series standard.
La PAH Series offre une hauteur manométrique (HMT) et un débit nettement plus élevés que la PA Series. Là où la PA Series atteint une hauteur manométrique maximale d’environ 61 m, la PAH Series atteint jusqu’à 165 m. La PAH Series présente également des rapports refoulement/aspiration plus importants pour de meilleures performances, des caractéristiques de maintenance améliorées, et des modèles allant jusqu’à 16” (400 mm). Les deux séries partagent la même technologie d’amorçage et la même garantie de deux ans. La PAH Series est le choix privilégié lorsque les applications requièrent une pression de refoulement plus élevée ou des conduites de refoulement plus longues.
Oui. Comme toutes les pompes à amorçage assisté Gorman-Rupp, la PAH Series offre de série la capacité de fonctionnement à sec. Une garniture mécanique surdimensionnée et lubrifiée à l’huile permet à la pompe de fonctionner à sec en continu sans subir de dommage. Une chambre à huile de garniture intégrée, deux joints à lèvre et un évent atmosphérique assurent une protection des roulements supplémentaire pendant les conditions de marche à sec.
La PAH Series comprend des modèles pour les applications de transfert de liquides clairs et pour les applications avec passage de solides. Les modèles pour liquides clairs (PAH3A à PAH4D) traitent jusqu’à 350 m3/h à des hauteurs manométriques atteignant 120 m, avec des matières solides jusqu’à 12 mm. Les modèles avec passage de solides vont de 4” à 16” et traitent jusqu’à 3500 m3/h à des hauteurs manométriques atteignant 165 m, avec des matières solides jusqu’à 101 mm sur le plus grand modèle. Les valeurs précises de débit et de hauteur manométrique varient selon le modèle.

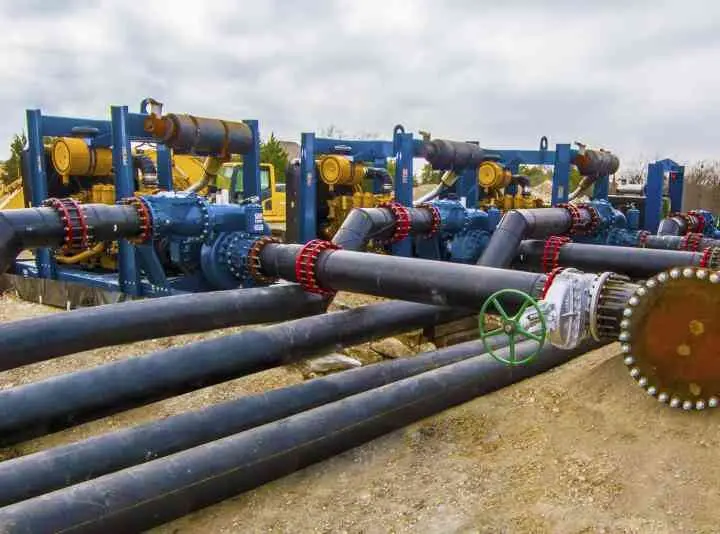

La PAH Series est conçue pour les applications exigeantes nécessitant une haute hauteur manométrique et un haut débit. Les applications types comprennent l’épuisement / assèchement minier, l’assèchement de chantiers de construction à grande échelle, la dérivation d’eaux usées municipales, l’irrigation agricole et le transfert de liquides industriel. La combinaison d’une pression de refoulement élevée, d’une grande capacité de passage de solides et d’une capacité de fonctionnement à sec rend la PAH Series adaptée aux installations distantes ou sans surveillance, où le débit intermittent et les conditions d’aspiration difficiles sont fréquents.
La construction standard est en fonte ductile sur tous les modèles PAH. L’acier inoxydable duplex CD4MCu est disponible sur certains modèles (dont PAH4A, PAH4B, PAH6A, PAH6B et PAH8A) pour les liquides corrosifs et abrasifs contenant de grosses matières solides. La pompe est équipée d’un arbre en acier allié robuste, de roulements lubrifiés, d’une chambre à huile de garniture intégrée et de deux joints à lèvre avec évent atmosphérique pour la protection des roulements. Contactez Gorman-Rupp Europe pour des recommandations de matériaux en fonction du milieu et de l’application spécifiques.

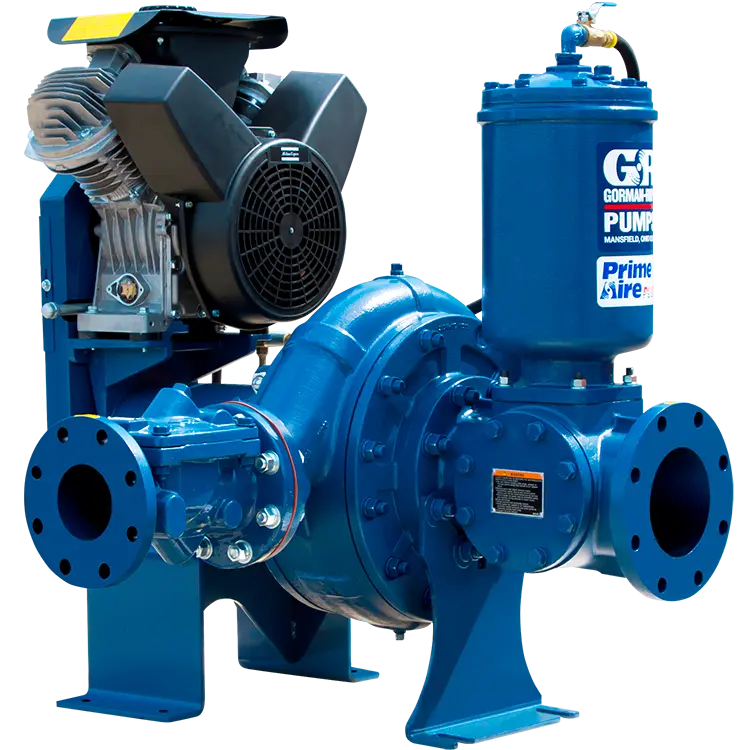

Les pompes PAH Series sont disponibles en plusieurs variantes d’entraînement : partie hydraulique seule, configuration montée sur remorque à entraînement thermique et configuration montée sur châssis à entraînement électrique. Les modèles à entraînement thermique peuvent être équipés de moteurs Perkins, Deutz, Hatz, Rehlko et d’autres fabricants, selon la taille de la pompe et les préférences du client. Les parties hydrauliques peuvent être achetées séparément pour intégration dans des installations de pompage existantes ou pour raccordement direct à des carters de volant moteur.
La PAH Series utilise un système d’amorçage à pompe à membrane ou à compresseur venturi. Chacun de ces systèmes crée un vide dans la chambre d’amorçage. Ce vide évacue l’air du corps de pompe et de la conduite d’aspiration vers l’atmosphère. À mesure que l’air est évacué, la pression atmosphérique fait monter le liquide qui remplit la pompe. Un clapet d’amorçage intégré empêche les fuites, ce qui réduit les préoccupations environnementales lors des opérations de dérivation d’eaux usées et permet à la pompe de fonctionner en conditions d’aspiration en charge sans fuir.
Les modèles pour liquides clairs (PAH3 et PAH4C/D) sont conçus pour les fluides à faible teneur en matières solides et traitent des particules jusqu’à 12 mm. Ils utilisent des roues fermées à haut rendement pour des performances hydrauliques maximales. Les modèles avec passage de solides (PAH4A/B/E/F à PAH16A) sont conçus pour les fluides contenant de grosses matières solides et traitent des particules de 31 mm jusqu’à 101 mm selon le modèle. Ces derniers utilisent des roues semi-ouvertes robustes conçues pour le service abrasif. Le choix du modèle dépend du milieu pompé et de la teneur en matières solides.
Toutes les pompes PAH Series sont livrées de série avec une garantie de deux ans, une couverture pouvant aller jusqu’à 60 mois étant disponible. Gorman-Rupp Europe fournit un accompagnement en ingénierie d’application pour la sélection des pompes, le dimensionnement des systèmes et les conseils de configuration, depuis ses sites européens de Waardenburg (Pays-Bas) et de Namur (Belgique). Chaque pompe est accompagnée de manuels d’utilisation et de maintenance, de fiches de données techniques, de courbes de performance et de plans d’encombrement aux formats PDF et CAD. Les pièces et le service après-vente sont disponibles via un réseau de distributeurs formés en usine à travers l’Europe.
