La série Ultra V® est la pompe auto-amorçante de Gorman-Rupp la plus avancée. Elle fournit jusqu’à trois fois plus de pression et 60 % de débit en plus par rapport aux pompes auto-amorçantes traditionnelles. Basées sur la série éprouvée Super T®, ces pompes sont conçues pour des applications industrielles, municipales et d’assainissement exigeantes, offrant un rendement efficace et une capacité supérieure de traitement des solides.
Avec un clapet anti-retour d’aspiration amovible de l’extérieur, une plaque d’usure autonettoyante et des fonctionnalités avancées de traitement des solides, la série Ultra V® minimise les temps d’arrêt et facilite la maintenance.
Pour des pressions encore plus élevées, la série Ultra V® peut être combinée avec l’option UltraMate®, créant ainsi une configuration de pompe en plusieurs étages verticalement agencés, qui améliore les performances sans les inefficacités des configurations multi-étages traditionnelles.

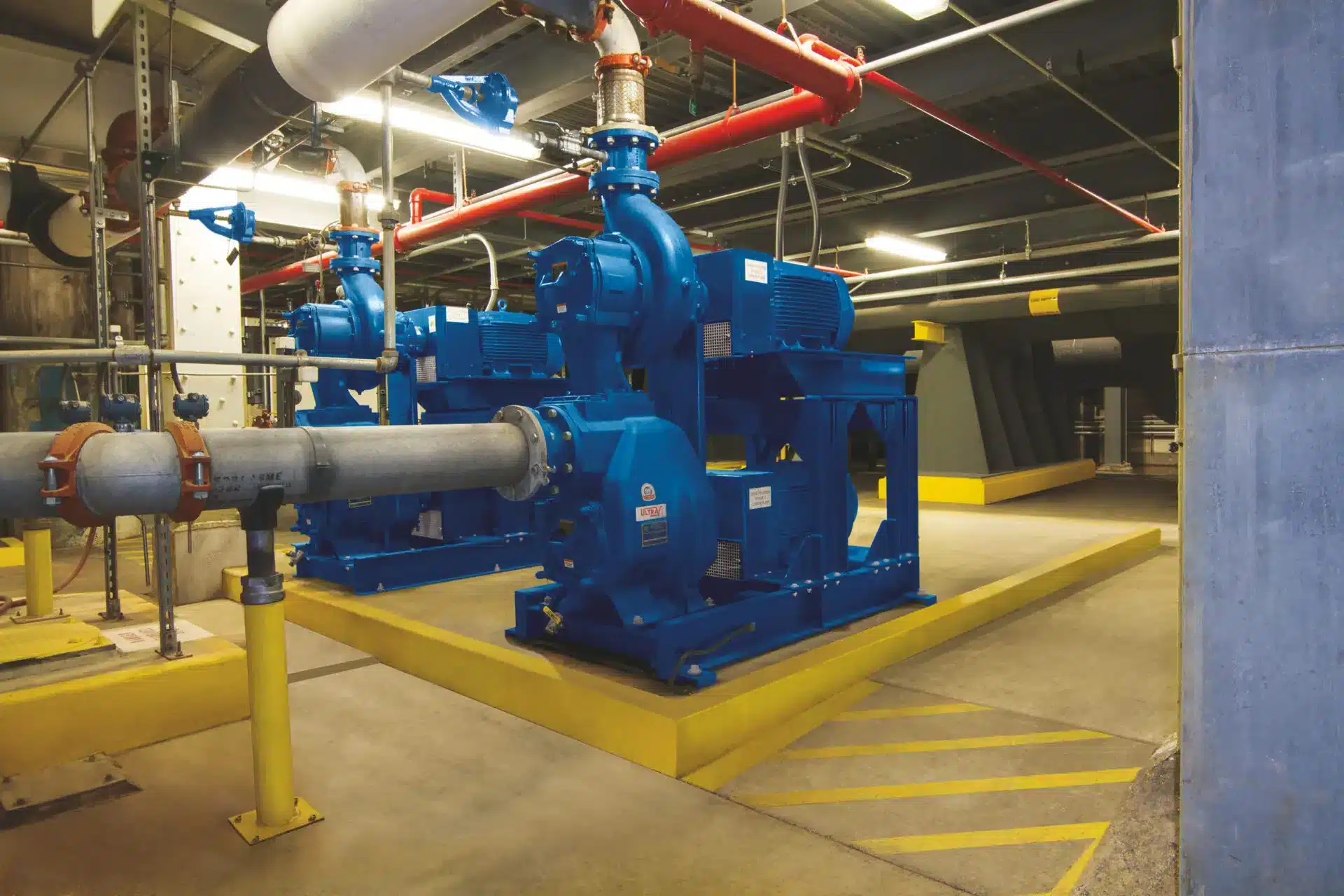

L’Ultra V Series® est une pompe centrifuge auto-amorçante de Gorman-Rupp, spécialement conçue pour les applications à haute pression où les pompes auto-amorçantes traditionnelles pour eaux chargées atteignent leurs limites. Construite sur la base de la Super T Series®, l’Ultra V Series® offre jusqu’à trois fois la pression et jusqu’à 60 % de débit supplémentaire. La pompe est utilisée pour les eaux usées, les eaux industrielles, les boues, l’assèchement de chantiers, les mines et les fluides de process exigeants dans des secteurs tels que la sidérurgie, la papeterie, l’industrie alimentaire et la production d’énergie.
L’Ultra V Series® est disponible en tailles de refoulement de 3″ (75 mm), 4″ (100 mm) et 6″ (150 mm). Le débit maximal atteint 1 904 GPM (432 m³/h) sur le modèle V6A, avec une hauteur manométrique maximale de 156′ (48 m) pour l’Ultra V Series® standard. Avec la VS Series (incluant le système UltraMate®), la hauteur manométrique peut atteindre 325′ (99 m). Consultez les courbes de pompe pour le point de fonctionnement exact par modèle.
L’Ultra V Series® est équipée d’une roue semi-ouverte à deux aubes qui traite des solides sphériques jusqu’à 3″ (76 mm) de diamètre, selon le modèle de pompe. Les modèles 3″ en version A traitent des solides jusqu’à 2,5″ (64 mm). Des aubes d’expulsion sur la roue empêchent l’accumulation de matières étrangères derrière la roue et réduisent la pression sur le joint et les roulements.
L’Ultra V Series® (modèles V3, V4, V6) est conçue pour les applications à haute pression avec une hauteur manométrique maximale jusqu’à 160′ (49 m). La VS Series (modèles VS3, VS4, VS6) associe l’Ultra V Series® au système breveté UltraMate®, augmentant la hauteur manométrique maximale à 325′ (99 m). L’ensemble rotatif de la VS Series est interchangeable avec celui de l’Ultra V Series®, ce qui simplifie la gestion des pièces de rechange.
Le système breveté UltraMate® se connecte directement à une pompe Ultra V Series® via une chambre de transition innovante. Cela augmente la pression maximale jusqu’à trois fois celle des pompes auto-amorçantes traditionnelles monoétage pour eaux chargées. Les pertes associées aux pompes conventionnelles montées en série sont réduites, ce qui se traduit par un rendement amélioré. Le système UltraMate® est équipé du système breveté Smart Scroll® permettant d’orienter le raccord de refoulement en position verticale ou horizontale (gauche ou droite).
L’Eradicator® Solids Management System est disponible pour tous les modèles Ultra V Series® et VS Series. Le système comprend une plaque d’usure auto-nettoyante avec encoches, rainures et une dent de coupe révolutionnaire qui réduit les matériaux fibreux tels que les lingettes, chiffons et plumes et les fait passer à travers la pompe sans affecter les performances. Un couvercle d’inspection léger breveté offre un accès rapide à la roue. Le système peut être monté en usine ou installé ultérieurement via un kit de rétrofit interchangeable avec les pompes Ultra V Series® existantes.
La plaque de couverture externe sans cales permet de régler le jeu entre la roue et la plaque d’usure depuis l’extérieur, sans démonter l’entraînement (courroies, accouplements ou autres composants d’entraînement). La hauteur de travail du joint et le jeu arrière de la roue ne sont pas perturbés. Une bague de réglage avec vis de réglage permet un ajustement incrémental. Après le réglage, la bague verrouille la position, de sorte que le réglage est maintenu même si la plaque de couverture est retirée. Cela double la durée de vie de la roue et de la plaque d’usure.
Le couvercle d’inspection léger avec poignée ergonomique donne un accès direct à la roue sans perturber le jeu entre la roue et la plaque d’usure. En cas d’obstruction, il suffit de retirer quatre écrous avec des outils manuels standard. Après l’élimination des débris, la pompe peut être remise en service immédiatement sans réajuster le jeu de la roue. Cela minimise les temps d’arrêt et réduit les coûts de maintenance.
L’Ultra V Series® est équipée d’une garniture mécanique à cartouche à double flottement, auto-alignante et lubrifiée à l’huile. Les faces de frottement sont en carbure de silicium ou en carbure de titane-tungstène, spécialement conçues pour les applications abrasives et de traitement de solides. Une chambre d’huile surdimensionnée avec indicateur de niveau est fournie en standard. Des configurations de garniture supplémentaires sont disponibles sur demande.
Oui. Tous les modèles Ultra V Series® sont livrés en standard avec un clapet anti-retour d’aspiration démontable de l’extérieur. L’inspection ou le remplacement est possible sans démonter la tuyauterie. Le clapet anti-retour dispose d’une sécurité de surpression (blowout center) qui protège la pompe en cas de pression excessive dans le corps de pompe.
Oui. Le joint et la plaque d’usure sont accessibles via l’ouverture de la plaque de couverture sans cales. En cas d’obstruction, le couvercle d’inspection offre un accès rapide à la roue sans réajuster le jeu roue-plaque d’usure. L’ensemble rotatif complet peut être retiré sans perturber le corps de pompe ou la tuyauterie ; des trous de vis de poussée facilitent le démontage. Cela permet l’installation rapide d’un ensemble rotatif de rechange.
L’Ultra V Series® est disponible en pompe de base ou en système de secours motorisé insonorisé (ReliaPrime®). Tous les modèles peuvent également être intégrés dans une station de pompage ReliaSource® hors-sol, livrée entièrement montée et testée en usine. Les accessoires optionnels (tous explicitement optionnels) comprennent notamment : soupape de dégazage, clapet anti-retour de refoulement, jeux de brides d’aspiration et de refoulement, réchauffeur de corps de pompe, kits de manomètres, ensemble rotatif de remplacement complet, kit de pièces de rechange, divers élastomères et matériaux de clapets (EPDM, Neoprene, AFLASTFE, Viton®).
Toutes les pompes Ultra V Series® sont livrées en standard avec une garantie usine de 5 ans. Contactez Gorman-Rupp Europe pour les conditions de garantie actuelles.
L’Ultra V Series® est construite sur la base de la Super T Series® mais est spécifiquement optimisée pour les applications à haute pression. Là où la Super T Series® offre une hauteur manométrique maximale de 40 m, l’Ultra V Series® délivre jusqu’à 49 m, et avec le système UltraMate® (VS Series) jusqu’à 99 m. L’Ultra V Series® offre jusqu’à trois fois la pression et jusqu’à 60 % de débit supplémentaire par rapport aux pompes auto-amorçantes traditionnelles pour eaux chargées. Le clapet anti-retour d’aspiration démontable de l’extérieur en standard est une caractéristique distinctive de l’Ultra V Series®.
Oui. Grâce à sa conception auto-amorçante, l’Ultra V Series® peut être installée en surface dans des chambres de pompage sèches. Cela simplifie la maintenance, l’inspection et la surveillance et élimine la nécessité pour le personnel d’entrer dans des espaces confinés. L’Ultra V Series® peut également être intégrée dans un système modulaire ReliaSource® avec puisard auto-nettoyant, pré-assemblé et testé en usine pour une installation facile sur site.
