Une pompe à égout joue un rôle essentiel dans la gestion des eaux usées et des eaux cloacales dans les milieux municipaux, industriels et résidentiels. Lorsque les systèmes d’égouts sont confrontés à des débits élevés, des solides ou du sable, choisir la bonne pompe à égout garantit des performances fiables, moins de blocages et une longue durée de vie. Dans ce blog, vous découvrirez :

• Qu’est-ce qu’une pompe à eaux usées
• Comment elle fonctionne
• Comment choisir le modèle adapté à votre application

Nous nous appuierons sur les meilleures pratiques du secteur, les types de produits Gorman-Rupp et des scénarios réels pour vous aider à prendre des décisions éclairées.

Qu’est-ce qu’une pompe de relevage ?

Une pompe d’égout est une pompe conçue spécifiquement pour gérer les eaux usées et les eaux résiduaires contenant des lingettes, des solides, des solides en suspension, des graisses, du sable et d’autres contaminants. Son but est de déplacer les eaux usées d’un emplacement à un autre – par exemple, d’un bâtiment au collecteur d’égout principal, ou d’une zone basse vers une station de traitement.

Caractéristiques clés d’une pompe de relevage:

• Capacité à laisser passer les solides sans obstruction
• Résistance à l’abrasion et à la corrosion
• Fonctionnement fiable sous des conditions de débit et de pression variables
• Conçu pour des milieux sales et difficiles

Comment fonctionne une pompe de relevage?

Les pompes à eaux usées peuvent fonctionner de différentes manières selon leur conception. Voici les types courants et leurs principes de fonctionnement:

Pompes centrifuges standard

• Ceux-ci utilisent une roue à pales tournant à grande vitesse pour projeter le fluide vers l’extérieur, transformant ainsi l’énergie mécanique en énergie cinétique, puis en énergie de pression.
• Les pompes centrifuges standards sont efficaces lorsque les solides sont petits et en suspension. Elles sont simples, robustes et relativement faciles à entretenir.

Pompes centrifuges auto-amorçantes

• Ces pompes peuvent évacuer l’air de la ligne d’aspiration afin que la pompe puisse commencer à pomper même lorsqu’elle est partiellement remplie d’air.
• Utile dans les applications où la pompe est située au-dessus du niveau du liquide ou lorsque l’aspiration est nécessaire.

Pompes et systèmes Reliasource

• Pour les débits importants ou les applications critiques, les ensembles de pompes (plusieurs pompes fonctionnant en parallèle ou en série) offrent redondance et capacité.
• Des systèmes comme Reliasource proposent une surveillance améliorée, une meilleure facilité d’entretien et une disponibilité des pièces.

Quelle pompe de relevage choisir ? Critères clés de sélection

Choisir la bonne pompe de relevage dépend de plusieurs paramètres importants. Ceux-ci incluent:

Flow rate (capacity):
This defines how much liquid the pump needs to handle per hour or per minute. It’s crucial to determine the maximum expected flow, and you should always add a safety margin—typically 20 to 30 percent above the normal peak flow.

Débit (capacité):
Cela définit la quantité de liquide que la pompe doit gérer par heure ou par minute. Il est essentiel de déterminer le débit maximal attendu, et il convient toujours d’ajouter une marge de sécurité généralement de 20 à 30 % au-dessus du débit maximum normal.

Hauteur totale / hauteur de levage:
Il s’agit de la pression nécessaire pour déplacer les eaux usées verticalement et à travers le système de tuyauterie. Pour le calculer, additionnez la hauteur de levage verticale, la distance horizontale, ainsi que les pertes par friction causées par le type et la longueur des canalisations. Prenez également en compte les éventuelles vannes, coudes ou autres raccords pouvant engendrer une friction supplémentaire dans la tuyauterie.

Gestion des solides:
Les eaux usées contiennent souvent des solides, des graisses et des matériaux fibreux. Si la capacité du pompe à gérer les solides est trop faible, des obstructions et des dommages peuvent survenir. Vérifiez toujours le diamètre maximal des solides que la pompe peut traiter.

Matériau fibreux et filandreux dans les liquides
Les eaux usées contiennent souvent des matériaux fibreux et filandreux tels que les lingettes hygiéniques. Dans les eaux usées industrielles, on peut trouver des cordages, des déchets plastiques et d’autres contaminants. Il est essentiel de choisir une pompe capable de gérer ces contenus difficiles sans défaillance ni obstruction fréquente. Gorman- Rupp propose des options Eradicator® ou Eradicator+® sur la plupart des pompes pour eaux usees afin de prevenir ces problèmes.

Type de pompe:
Différents types de pompes fonctionnent différemment selon les conditions. Vous devrez choisir entre des modèles centrifuges standards ou auto- amorçants, des installations à sec ou immergées, et vous assurer que la pompe peut gérer la taille requise de passage des solides.

Matériau et durabilité:
Les eaux usées sont corrosives et abrasives. Le corps de la pompe, l’impulseur, les joints et les bagues d’usure doivent être conçus pour résister à des milieux agressifs. L’utilisation des matériaux appropriés réduit l’entretien et prolonge la durée de vie de la pompe.

Puissance et efficacité:
Les pompes consomment de l’énergie lors de leur fonctionnement, il est donc important d’optimiser l’efficacité. Choisir une pompe avec un moteur et une courbe adaptés au point de fonctionnement de votre système permet de réduire les coûts sur l’ensemble du cycle de vie.

Service et maintenance:
Les temps d’arrêt peuvent coûter cher. Plus une pompe est facile à entretenir et à nettoyer, mieux c’est. Recherchez des pompes offrant un accès facile à l’hélice, des processus de nettoyage simplifiés et une bonne disponibilité des pièces de rechange.

Sécurité et Hygiène
Travailler sur des équipements d’assainissement présente des défis en matière de sécurité et d’hygiène. En surface, les pompes auto-amorçantes offrent la solution optimisée pour minimiser les risques de sécurité et garantir des conditions de travail hygiéniques lors des opérations de maintenance, d’inspection et de réparation.

Exemples d’applications

Voici des scénarios typiques et comment vous aborderiez le choix d’une pompe:

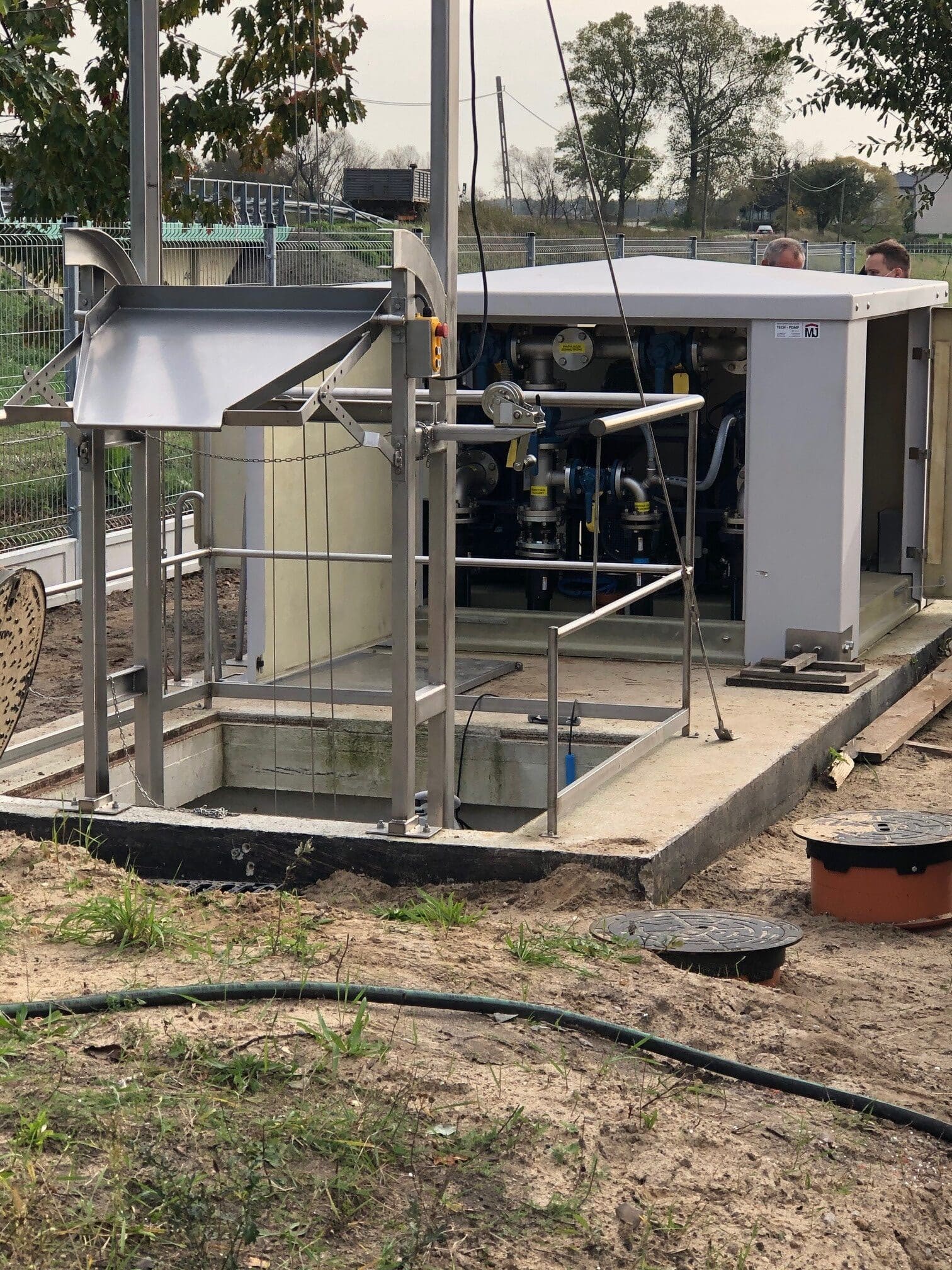

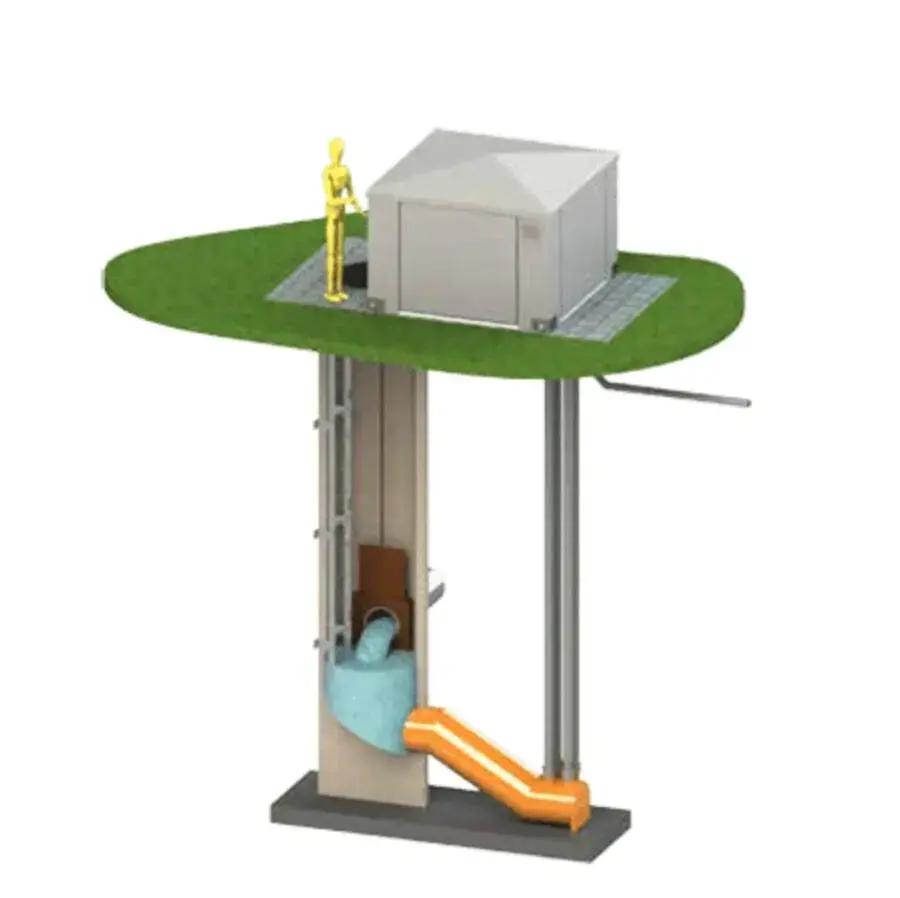

• Conduites principales d’égouts municipaux: Débit élevé. surtensions occasionnelles. beaucoup de débris. Solution probable: pompe centrifuge auto-amorçante standard ou à sec avec passage de gros solides, plusieurs pompes en parallèle.

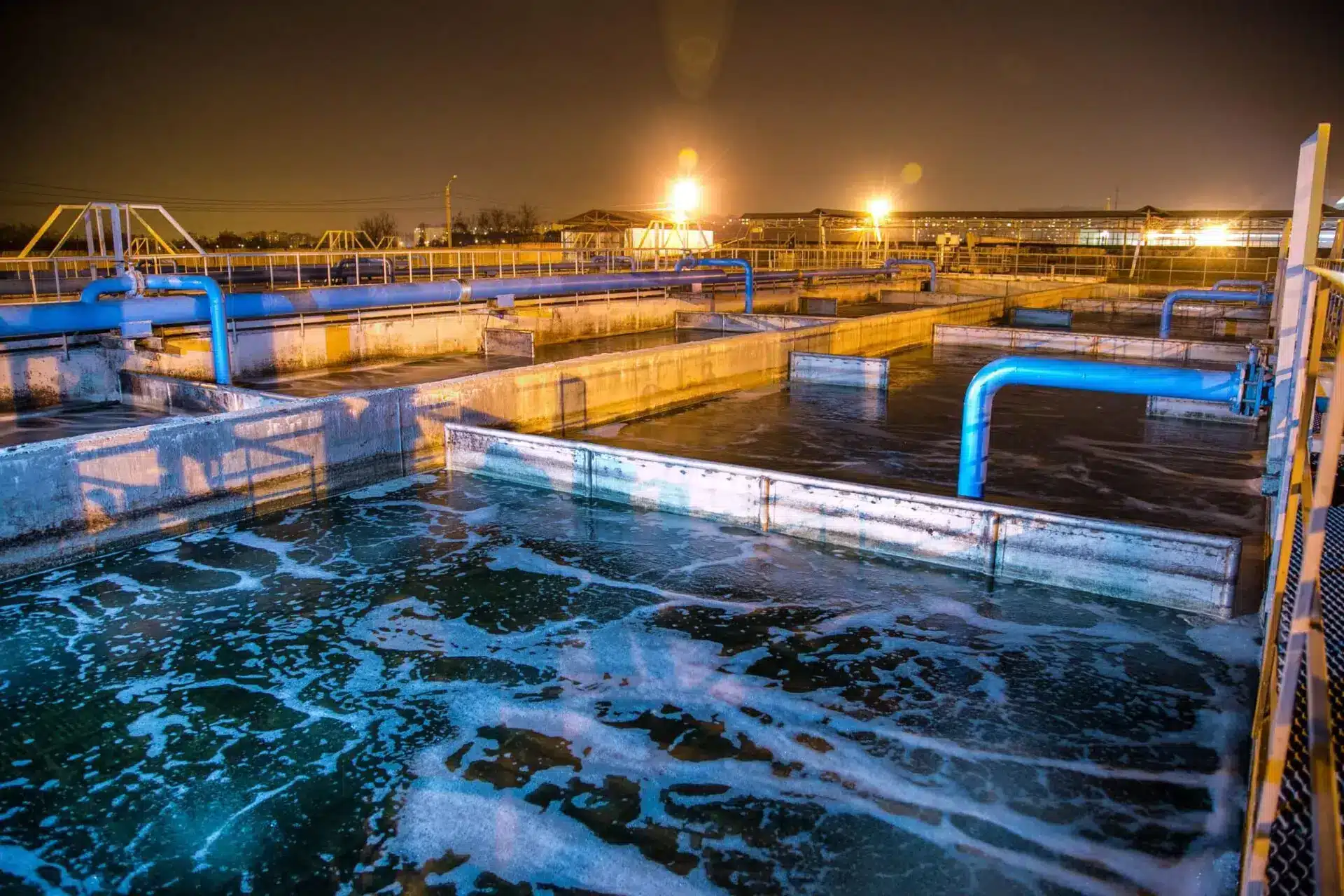

• Stations d’épuration gouvernementales/de traitement des eaux usées: Réglementations, fonctionnement continu, besoin de fiabilité. Envisagez des ensembles de pompes, de la redondance, soutenus par des services comme Reliasource.

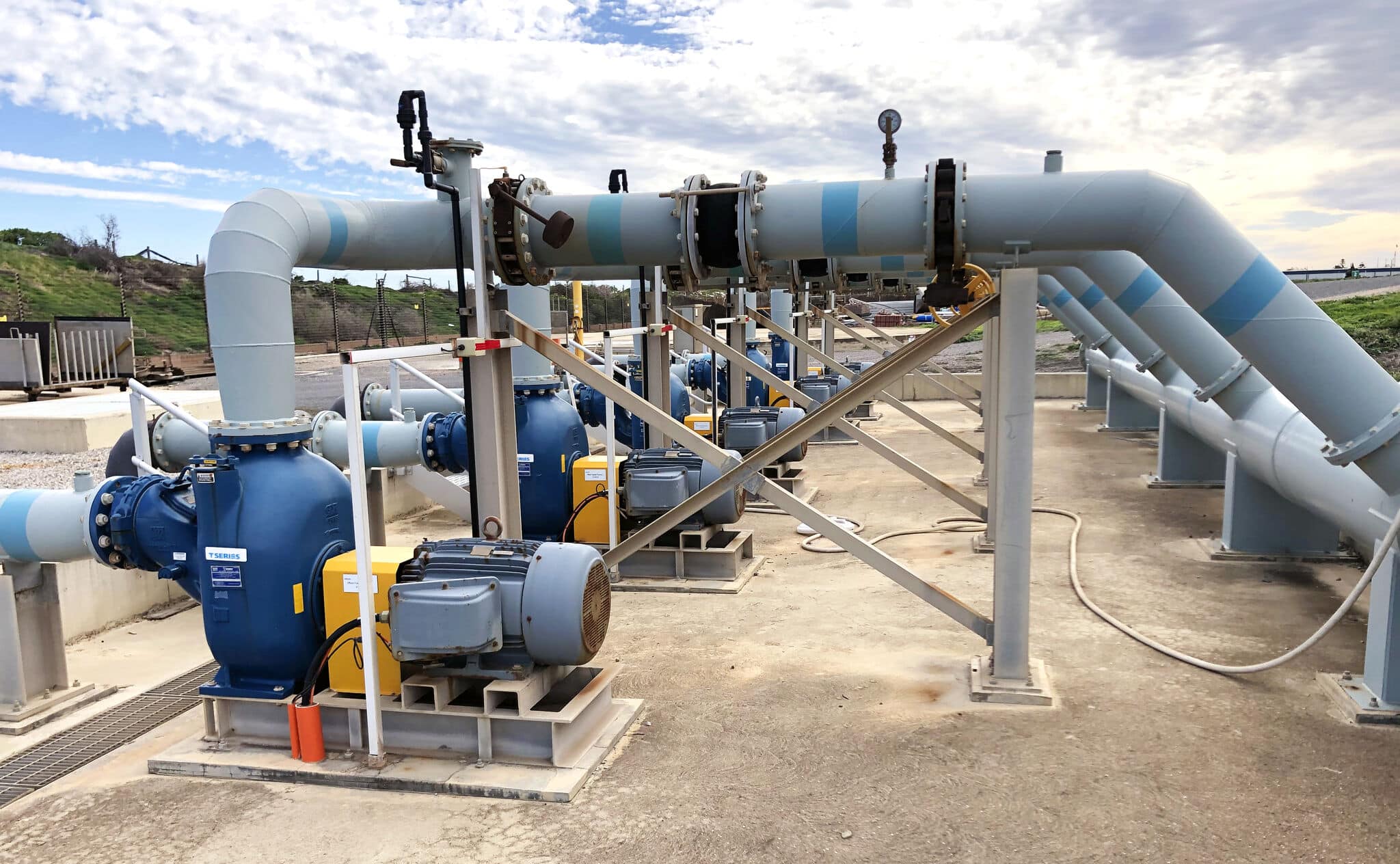

• Eaux usées industrielles: Contiennent généralement de gros éléments tels que cordes, sacs en plastique, et même des outils et autres particules dures. Les pompes centrifuges auto-amorçantes avec une grande capacité de passage de solides, souvent utilisées en série ou en parallèle pour offrir redondance et performance supplémentaire, sont fréquemment utilisées comme ensembles de pompes électriques prêts à l’emploi.

Chez Gorman-Rupp, nous proposons plusieurs gammes de pompes adaptées à différents besoins liés au pompage des eaux usées:

Types de Pompes Gorman-Rupp

• Pompes centrifuges standard – idéales pour les applications générales d’eaux usées et d’eaux vannes. [https://grpumpseurope.eu/pumps/standard-centrifugal/] lien interne.

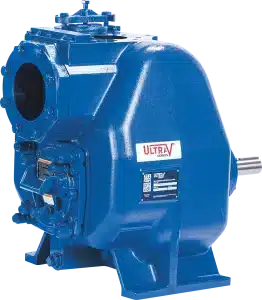

• Pompes auto-amorçantes – lorsque la levée d’aspiration ou l’amorçage au-dessus du niveau du liquide est nécessaire. Lien: [https://grpumpseurope.eu/pumps/self-priming/].
• Pompes à assistance d’amorçage – utiles en cas de flux intermittents fréquents (idéales pour les situations temporaires ou d’urgence). Lien: [https://grpumpseurope.eu/pumps/prime-assisted/].

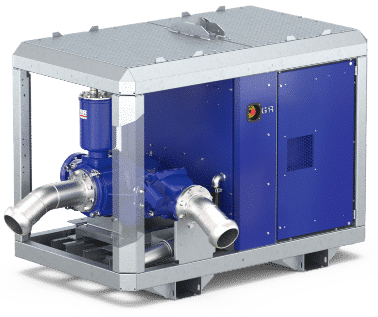

• Ensembles de pompes – ensembles parallèles ou alternés pour la redondance et une capacité élevée. Lien: [https://grpumpseurope.eu/pumps/pump-sets/].
• Reliasource SCS – notre service, pièces et support de surveillance pour garantir le bon fonctionnement de vos systèmes d’égouts. Lien: [https://grpumpseurope.eu/pumps/pump-sets-systems/reliasource-scs/].

Aussi, en ce qui concerne les applications, le pompage des eaux usées est essentiel dans la construction (détournement temporaire) ainsi que dans les contextes gouvernementaux et d’assainissement. Vous pouvez en savoir plus sur les travaux de Gorman-Rupp dans les applications [Construction et mines / Eaux usées et assainissement] et [Gouvernement/ Eaux usées et assainissement].

Installation, exploitation et bonnes pratiques de maintenance

Même la meilleure pompe peut tomber en panne prématurément sans une installation et un entretien appropriés. Voici comment garantir une longue durée de vie et des performances fiables:

1. Installation Correcte
   • Dimensionner correctement les tuyauteries pour minimiser les pertes de charge
   • Assurer une étanchéité correcte à l’aspiration et au refoulement
   • Prévoir une ventilation et un refroidissement adéquats du moteur
2. Amorçage et Mise en Marche
   • Pour les pompes auto-amorçantes ou à amorçage à sec, suivre les procédures d’amorçage du fabricant
   • Éviter les fonctionnements prolongés à sec (absence de fluide dans la pompe)
3. Contrôle et Surveillance
   • Utiliser des capteurs de niveau pour prévenir les débordements ou les temps de fonctionnement excessifs
   • Surveiller le courant moteur pour détecter les surcharges ou blocages
4. Entretien Régulier
   • Inspecter périodiquement l’impulseur et les pièces d’usure
   • Nettoyer les écrans ou filtres des débris
   • Lubrifier les paliers selon les recommandations
5. Pièces de Rechange et Support
   • Maintenir en stock des impulseurs, joints, bagues d’usure de rechange
   • Utiliser les services agréés du fabricant pour garantir la compatibilité des pièces

Erreurs Courantes et Comment les Éviter

• Sous-dimensionnement du débit/capacité → entraîne une surcharge et une durée de vie réduite
• Ne pas prévoir de solides → obstructions fréquentes
• Installation en dérivation sans prise en compte des pertes dans les tuyaux/hose → pompe fonctionnant loin de son point de meilleure efficacité
• Négliger la maintenance → réduit la fiabilité

Conclusion

Une pompe d’égout est bien plus qu’un simple moteur et une roue hydraulique : elle doit être adaptée à votre débit, charge en solides, hauteur manométrique et environnement d’exploitation. Chez Gorman-Rupp, nous proposons une gamme complète de produits incluant des pompes standards et auto-amorçantes, des auto-amorçants secs, des ensembles pompes, ainsi que des solutions complètes telles que Reliasource – pour vous aider à choisir la pompe idéale, installée et entretenue correctement.

Si vous évaluez une pompe à eaux usées pour votre projet, nos experts sont là pour vous aider: que vous ayez besoin de dimensionner une pompe, d’évaluer les matériaux ou de planifier l’entretien à long terme, nous collaborons avec vous pour garantir une performance fiable.

Qu’est-ce que les pompes industrielles et pourquoi sont- elles essentielles?

Dans presque tous les secteurs industriels, les pompes jouent un rôle essentiel. Qu’il s’agisse de transférer de l’eau, des produits chimiques, du pétrole, des boues ou des eaux usées, les opérations s’arrêteraient tout simplement sans pompes industrielles fiables.

Une pompe industrielle convertit l’énergie mécanique en énergie hydraulique pour déplacer des fluides. Selon l’application, cela peut impliquer un débit continu, une haute pression ou de grands volumes.

Le choix approprié de la pompe a un impact majeur sur l’efficacité, la durée de vie et les coûts de maintenance. C’est pourquoi les ingénieurs, les techniciens de maintenance et les spécialistes des achats doivent bien comprendre la technologie des pompes.

1. Le rôle des pompes dans les processus industriels

Les pompes industrielles sont utilisées pour transporter. mélanger ou doser des fluides. Elles sont présentes dans de nombreux secteurs d’activité :

• Industrie chimique: manipulation d’acides, de solvants et de liquides de procédé
• Agroalimentaire: pompes hygiéniques pour aliments liquides et nettoyage CIP
• Traitement des eaux usées: pompes auto-amorçantes pour eaux chargées et boues
• Pétrole et gaz: pompes haute pression pour le transport et le raffinage du pétrole
• Construction and gestion de l’eau: drainage, gestion des eaux pluviales et inondations, et systèmes de pompage mobiles

Un système de pompage bien conçu assure la continuité, la sécurité et l’efficacité énergétique dans chaque processus industriel.

2. Les principaux types de pompes industrielles

Pompes centrifuges

Le type de pompe le plus courant dans les applications industrielles. Un rotor tournant crée un débit et une pression pour déplacer le liquide vers l’extérieur. Idéale pour des débits élevés avec une pression faible à moyenne.

Applications: transport d’eau, systèmes de refroidissement, irrigation, eau de procédé.

Pompes à déplacement positif

Ces pompes déplacent une quantité fixe de fluide par révolution, ce qui les rend adaptées aux applications visqueuses ou à haute pression.

Les types courants incluent les pompes à palettes, les pompes à lobes et les pompes à engrenages.

Applications: produits alimentaires, huile et produits chimiques.

Pompes auto-amorçantes

Les pompes auto-amorçantes, telles que la Gorman-Rupp Super T Series, allient haute fiabilité et facilité d’entretien. Parfaites pour les eaux chargées et les installations où la pompe est positionnée au-dessus du niveau du liquide.

Applications: eaux usées, construction et nettoyage industriel.

3. Comment choisir la pompe adaptée à votre application industrielle

La sélection d’une pompe industrielle nécessite de comprendre les paramètres clés du processus tels que la viscosité, la température, la pression et la composition chimique du fluide.

Critères importants comprennent:

• Débit et hauteur manométrique: quelle quantité de fluide doit être déplacée par unité de temps
• Propriétés du fluide: est-il abrasif, corrosif ou visqueux?
• Conditions d’installation: installation horizontale ou verticale, en milieu humide ou sec?
• Maintenance et fiabilité: à quelle facilité la pompe peut-elle être entretenue ou nettoyée ?

Une sélection incorrecte peut entraîner une surcharge, de la cavitation ou des coûts de maintenance excessifs. S’associer à un fournisseur de pompes spécialisé garantit des calculs précis et des performances optimales.

4. Durabilité et efficacité dans les systèmes de pompage modernes

Les industries d’aujourd’hui exigent une haute efficacité énergétique et une durabilité. Les pompes industrielles modernes sont équipées de:

• Variateurs de fréquence (VFD): pour optimiser la vitesse du moteur et la consommation d’énergie
• Joints mécaniques de haute qualité: pour prévenir les fuites et les arrêts
• Matériaux résistants à la corrosion: tels que l’acier inoxydable, la fonte ou les plastiques techniques

Les systèmes modernes de contrôle de niveau peuvent également aider à faire fonctionner les pompes à leur niveau de performance optimal et à réduire les coûts énergétiques.

Avec une conception intelligente et un entretien régulier, la durée de vie des systèmes de pompage peut être considérablement prolongée. Les pompes Gorman-Rupp sont reconnues pour leurs faibles coûts de maintenance, leur facilité d’entretien et leur fiabilité exceptionnelle.

5. Maintenance et fiabilité : les clés de la continuité.

Même la meilleure pompe industrielle nécessite un entretien régulier. Un plan de maintenance préventive comprend généralement:

• Inspection des roulements, joints et turbines
• Surveillance des vibrations et du bruit
• Nettoyage des filtres et des conduites d’aspiration
• Remplacement des composants usés

Le service préventif réduit les temps d’arrêt et les réparations coûteuses. Des fabricants comme Gorman-Rupp** conçoivent des pompes avec un accès facile aux composants internes**, garantissant une interruption minimale et une disponibilité maximale.

Conclusion

Les pompes industrielles sont le moteur essentiel de nombreux processus de production. Choisir un système de pompage fiable, peu exigeant en maintenance et performant détermine non seulement la performance opérationnelle, mais aussi les économies à long terme.

Avec une connaissance approfondie de la technologie des pompes et un partenaire de confiance comme Gorman- Rupp, chaque opération industrielle peut compter sur une solution de pompage robuste et prête pour l’avenir.

Sur les chantiers de construction et d’infrastructures, les eaux souterraines représentent souvent un défi invisible. Lorsqu’une fouille se remplit d’eau, les travaux peuvent rapidement s’arrêter. Une pompe de drainage offre la solution. Ce type de pompe abaisse temporairement le niveau des eaux souterraines afin que les travaux puissent se poursuivre en toute sécurité et efficacité.

Dans cet article, vous apprendrez quels sont les différents types de pompes utilisées pour l’assèchement, ce qu’une pompe d’assèchement fait, comment elle fonctionne, ainsi que les éléments à prendre en compte lors de la sélection et de l’entretien d’une pompe. Nous expliquerons également pourquoi une pompe auto-amorçante de Gorman-Rupp est un choix fiable pour tout projet d’assèchement.

Qu’est-ce qu’une pompe de drainage ?

A dUne pompe de déshydratation est conçue pour éliminer les eaux souterraines autour d’un chantier d’excavation ou d’infrastructure. L’objectif est d’abaisser temporairement le niveau de l’eau afin que le sol reste stable et exploitable. Ce processus est également communément appelé pointage de puits, drainage, déshydratation ou contrôle des eaux souterraines.

Les différentes techniques utilisées pour le drainage nécessitent l’utilisation de divers types de pompes.

Wellpointing est une technologie où un réseau de tuyaux filtres verticaux, appelés wellpoints, extrait l’eau du sol. L’eau évacuée est ensuite rejetée dans un drain, un fossé ou une zone de stockage temporaire.

Drainage (horizontal) utilise une série de tuyaux ou d’hoses souterrains horizontaux pour extraire l’eau.

General dewatering refers to pumping surface water from an excavation pit or trench.

Applications courantes incluent :

• Construction de fondations et de sous-sols
• Installations d’égouts et de réseaux utilitaires
• Construction de routes et de voies ferrées
• Travaux de ponts et de tunnels

Selon la profondeur de la nappe phréatique et le débit requis, différents types de pompes peuvent être utilisés.

Types de pompes de drainage

Pompes auto-amorçantes

Ces pompes peuvent gérer simultanément l’air et l’eau, et sont le choix préféré lorsque l’alimentation en eau de la pompe est intermittente. Gorman-Rupp propose des pompes auto-amorçantes humides et sèches fpour cela. Ces dernières fonctionnent avec une pompe d’amorçage à vide supplémentaire, souvent également appelée pompe assistée par amorçage.

Les pompes auto-amorçantes sont idéales pour le drainage car elles démarrent rapidement. nécessitent peu d’entretien et résistent aux débris et aux solides. De plus, elles offrent une grande capacité d’écoulement, permettant un drainage rapide.

Avantages:

• Amorçage automatique, même en conditions sèches
• Construction robuste pour une utilisation continue
• Conception à haut débit
• Grande fiabilité et accès facile pour l’entretien

Pompes à membrane

Une pompe à membrane utilise une membrane flexible pour aspirer et refouler l’eau. Elle est souvent utilisée pour des projets de drainage à petite échelle ou temporaires.
Ce type fonctionne bien avec de l’eau fortement contaminée, par exemple sur des sites boueux ou limoneux.

Pompes à piston

Une pompe à piston utilise un ou plusieurs pistons alternatifs. Lors de la course d’aspiration, l’eau est amorcée dans le cylindre et, lors de la course de refoulement, l’eau est pressurisée et expulsée.

Ce type de pompe est couramment utilisé pour le drainage vertical des puits, en raison de sa capacité à générer un vide élevé. Sa faible capacité d’évacuation la rend moins adaptée à d’autres travaux de drainage où des pompes centrifuges auto-amorçantes ou à membrane sont plus appropriées.

Pompes submersibles

Pour les excavations profondes, une pompe submersible peut être utilisée. Elle fonctionne directement dans l’eau et élimine en continu les eaux souterraines. Ces pompes sont efficaces à de plus grandes profondeurs, mais nécessitent davantage d’entretien et d’électricité.

Comment fonctionne une pompe de déshydratation

Une installation de drainage standard se compose des éléments clés suivants:

1. Points de pompage, tubes filtres horizontaux ou canalisations d’aspiration installés dans le sol ou dans le puits pour recueillir l’eau
2. Une conduite collectrice sous vide ou des tuyaux reliés à la pompe
3. La pompe de déshydratation elle-même, qui rejette l’eau
4. La canalisation de rejet, souvent constituée de tuyaux flexibles, de tuyauterie rigide ou d’une combinaison de ces éléments.

La pompe crée un vide dans le réseau de conduites, aspirant l’eau depuis la source. L’eau déchargée est généralement pompée dans les eaux de surface environnantes ou réutilisée pour la suppression de la poussière ou l’irrigation.

Une pompe centrifuge auto-amorçante de Gorman-Rupp peut gérer à la fois l’air et l’eau, garantissant un fonctionnement stable même en conditions fluctuantes. Cela la rend idéale pour les chantiers de construction exigeant des débits élevés, une grande fiabilité et une disponibilité optimale.

Quand choisir une pompe de déshydratation

Une pompe de déshydratation est essentielle chaque fois que les eaux souterraines gênent les travaux d’excavation, de fondation ou d’installation de services publics. Les facteurs clés à prendre en compte incluent:

• Le type de technique de drainage utilisée dans votre projet
• Type de sol: sable, argile ou tourbe influencent la capacité d’aspiration et la filtration.
• Niveau d’eau et débit: un niveau élevé de nappes phréatiques ou des débits importants nécessitent des pompes plus puissantes.
• Duree au projet: pour une utilisation a long terme, une pompe efficace avec des coûts de maintenance faibles est rentable.
• Qualité de l’eau: les pompes avec dispositif anti-débris empêchent l’obstruction en conditions sales.

Les pompes Gorman-Rupp sont reconnues pour leur haute disponibilité et leur conception facilitant la maintenance. Grâce à leur système d’auto-amorçage, elles nécessitent moins d’interventions et assurent des performances constantes tout au long du projet.

Importance de l’entretien régulier

Un entretien approprié prolonge la durée de vie d’une pompe de drainage et évite des arrêts coûteux. Le service de routine devrait inclure:

• Vérification des tuyaux, joints et valves
• Nettoyage du boîtier et de l’impulseur
• Contrôle des niveaux d’huile et des joints d’arbre
• Inspection des filtres et des clapets de retenue

Il est recommandé de faire effectuer la maintenance par des techniciens qualifiés. Cela garantit la sécurité, l’efficacité énergétique et un fonctionnement fiable pour les projets futurs.

Avantages des pompes de déshydratation Gorman-Rupp

Les pompes Gorman-Rupp sont conçues pour la performance et la durabilité. Main benefits include:

Principaux avantages comprennent:

• Amorçage rapide et haute efficacité grâce à un système d’auto-amorçage à sec
• Entretien minimal grâce à un accès facile au corps de la pompe
• Longue durée de vie grace a des materiaux de quante et une construction ropuste
• Gestion des solides et conditions difficiles sans risque d’obstruction

These qualCes qualités rendent les pompes Gorman-Rupp idéales pour les projets de déshydratation dans les secteurs de la construction, de l’industrie et des collectivités, où la disponibilité et la fiabilité sont essentielles.

Conclusion

Une pompe de drainage est essentielle pour tout projet où les eaux souterraines entravent l’avancement. Le choix de la pompe appropriée détermine à la fois l’efficacité et la continuité des opérations.

Les pompes centrifuges auto-amorçantes de Gorman- Rupp offrent la combinaison parfaite de performance, fiabilité et facilité d’entretien. Leur conception robuste et leur fonctionnement simple les rendent adaptées à une utilisation intensive et durable.

Que vous travailliez sur un chantier d’excavation, un projet d’infrastructure ou un site industriel, une pompe de drainage bien choisie vous permet de travailler en toute sécurité, efficacement et au sec.
